RCA‑kabeln är fortfarande en av de mest använda anslutningstyperna för analog ljud- och videosignal trots att tekniken utvecklats enormt sedan 1930‑talet. Den används för att överföra ljud i stereo (vänster/höger) eller videosignaler i både standard- och högupplöst format beroende på konfiguration. RCA är standard på allt från retrospelare, förstärkare och DVD‑spelare till DJ‑utrustning och vissa professionella studioprodukter.
Ursprung i radioerans guldålder
RCA står för Radio Corporation of America, företaget som utvecklade kontakten under 1930‑talet för att koppla grammofoner till radioapparater. Då användes endast en monokabel – den klassiska röda och vita stereouppsättningen kom senare på 1950-talet. Trots sin ålder är RCA fortfarande i aktiv användning tack vare enkelheten, kostnadseffektiviteten och kompatibiliteten med äldre teknik.

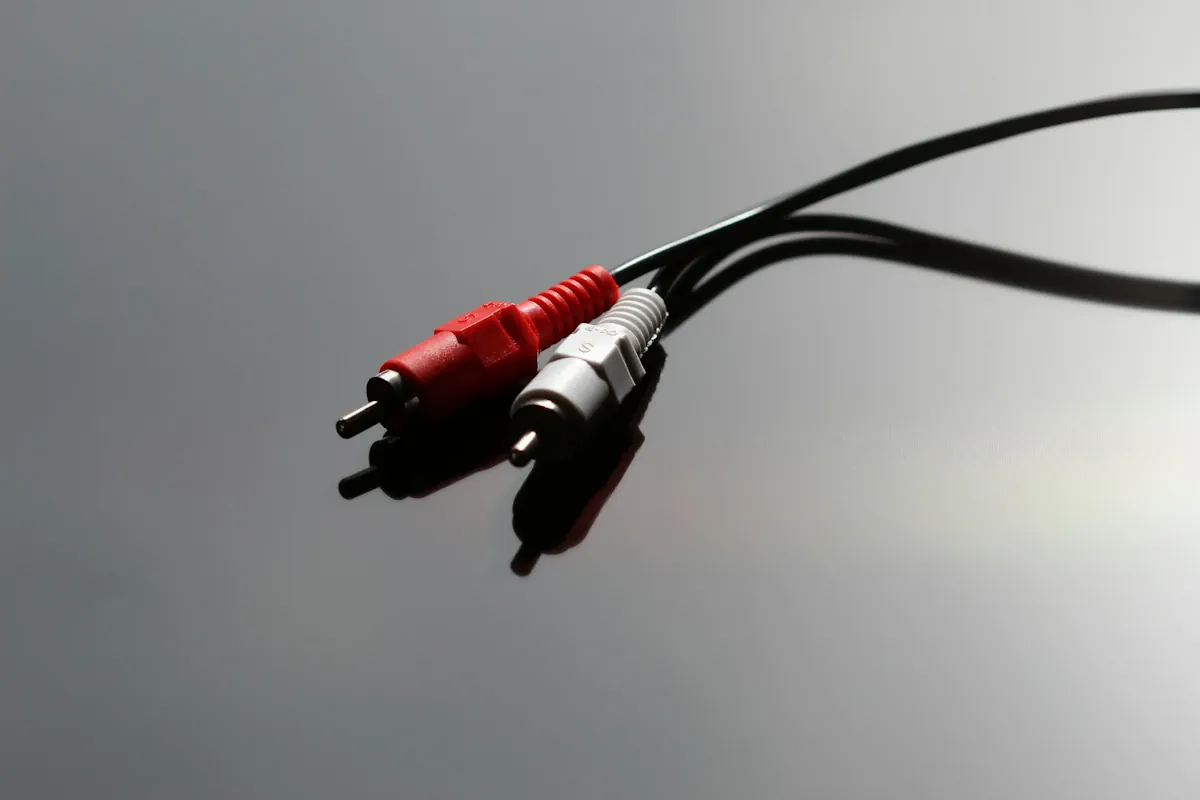

Så fungerar en RCA‑kabel
En RCA‑kabel har en enkel koaxial struktur:
- En centralledare i metall bär själva ljud- eller videosignalen.
- Runt den finns ett isolerande lager.
- Utanför ligger ett skärmande metallhölje (ofta i form av flätad koppar eller aluminiumfolie).
- Allt omges av en yttre plastmantel som skyddar kabeln fysiskt.
Den yttre skärmen agerar även som jord vilket minimerar elektromagnetiska störningar – dock inte lika effektivt som balanserade XLR- eller TRS-kablar.
Olika typer av RCA‑kablar och deras färgkoder
| Typ | Färgkod | Användning |
|---|---|---|
| Stereo‑ljud | Röd + vit/svart | Vänster och höger ljudkanal |
| Kompositvideo | Gul | Analog videosignal (SD‑video) |
| Komponentvideo | Grön, blå, röd | Högupplöst videosignal (Y/Pb/Pr) |
| Mono‑ljud | Endast vit/svart | En ljudkanal, ofta för subwoofer |
RCA för ljud – starkt för musik och hemmabio
RCA används i enormt många ljudsammanhang:
- Hi‑Fi-anläggningar
- Vinylspelare
- CD‑spelare
- Försteg till slutsteg
- Hemmasubwoofers (LFE‑utgång)
För bästa ljudkvalitet är det viktigt med korta kabeldragningar och gärna guldpläterade kontakter samt bra skärmning.

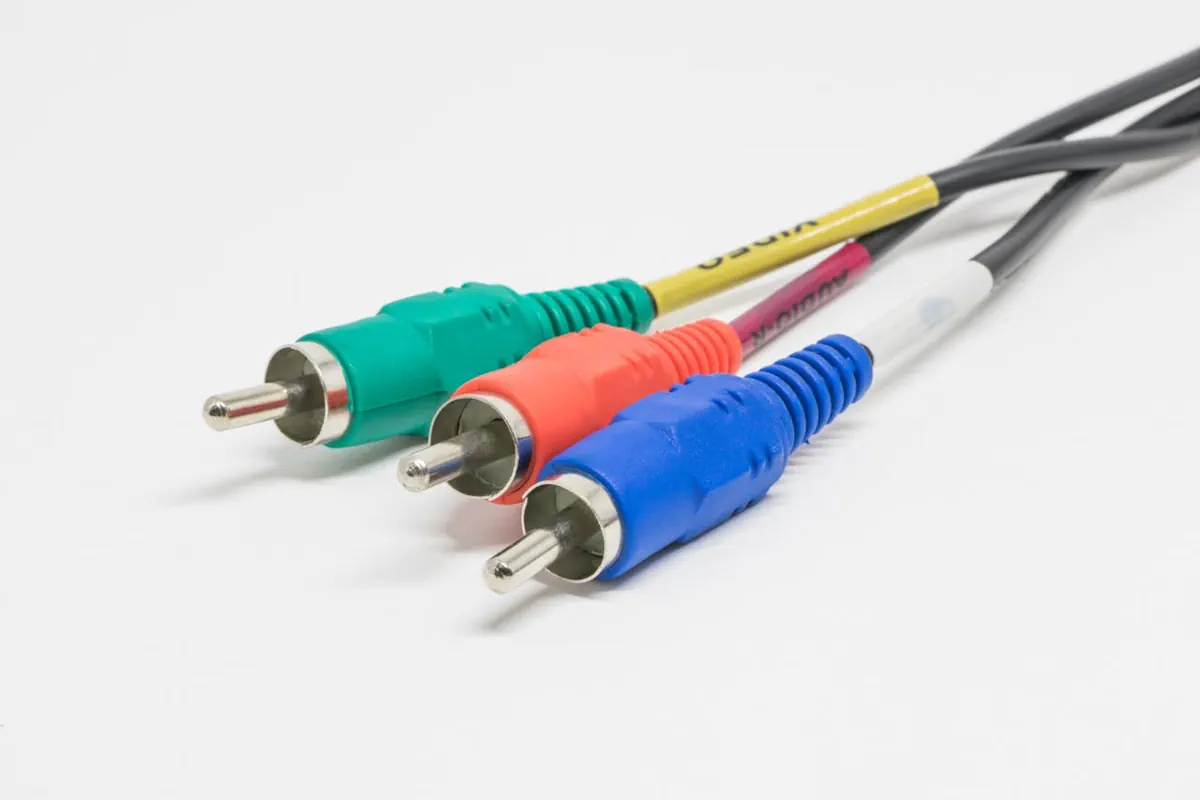

RCA för video – standard före HDMI
Innan HDMI tog över var RCA standard även för video. Komposit‑RCA (gul kontakt) bär sammanslagen videosignal i standardupplösning. Komponent‑RCA (röd, grön, blå) delar upp signalen i tre kanaler vilket möjliggör 720p och 1080i. Dessa används fortfarande i vissa äldre DVD‑spelare, projektorer och spelkonsoler.
För- och nackdelar med RCA‑kablar
Fördelar:
- Mycket kompatibla med äldre utrustning
- Lågt pris och lättillgängliga
- Enkel att koppla – plug & play
Nackdelar:
- Obalanserad signal – känslig för störningar
- Signalförlust över längre sträckor
- Stödjer inte digital överföring eller högupplöst ljud/video i modern mening
RCA jämfört med moderna alternativ
| Kabeltyp | Signaltyp | Fördelar | Nackdelar |
|---|---|---|---|
| RCA | Analog | Billigt, enkelt, brett stöd | Störningskänsligt, lägre kvalitet |
| HDMI | Digital | En kabel för ljud + bild, HD‑stöd | Dyr, ej kompatibel med äldre enheter |
| Optisk (Toslink) | Digital | Bra ljud, okänslig för störning | Endast ljud, skör kabeltyp |
| XLR/TRS | Balanserad analog | Hög ljudkvalitet, störningstålig | Används främst i pro‑sammanhang |
Kabellängd och kvalitet spelar roll
Vid användning av RCA är längden en viktig aspekt. Kablar över 5 meter riskerar signaldämpning och ökad brusnivå. För längre sträckor bör man använda balanserade signaltyper (t.ex. XLR). Bra RCA‑kablar har:
- Flerlagerskärmning
- Syrefria kopparledare (OFC)
- Guldpläterade kontakter för minskat oxidationsmotstånd
Ovanliga varianter och specialanvändning

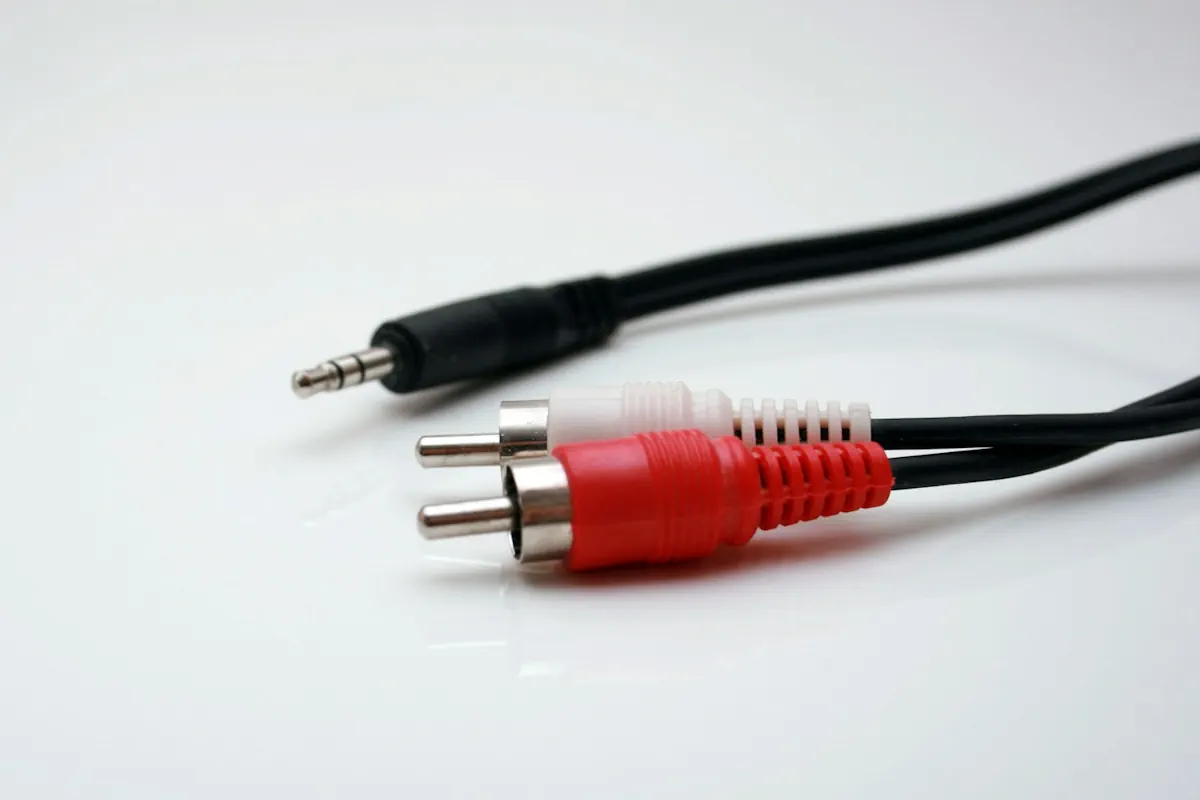

- RCA till 3,5 mm används ofta för att koppla t.ex. telefoner till förstärkare.
- RCA till koaxial digital används för SPDIF‑överföring.
- RCA Y‑splitters kan dubbla eller sammanfoga två signaler – vanligt vid subwooferinkoppling.
Intressant fakta om RCA‑kabeln
- En RCA‑kabel kan överföra digital signal via koaxial SPDIF – alltså inte alltid bara analog.
- RCA‑anslutningar används än idag i bil‑stereosystem, särskilt till slutsteg och basar.
- I high‑end Hi‑Fi‑kretsar finns RCA‑kablar som kostar över 10 000 kr paret – trots att signalen är analog.
