XLR‑kablar är standardvalet för professionell ljudöverföring eftersom de ger brusfri, balanserad signal över långa sträckor. De används till mikrofoner, studioutrustning, PA‑system, högtalare, förstärkare, DMX‑styrning och andra ljud- och ljussystem där tillförlitlighet och ljudkvalitet är avgörande.
Vad är en XLR‑kabel och hur fungerar den?

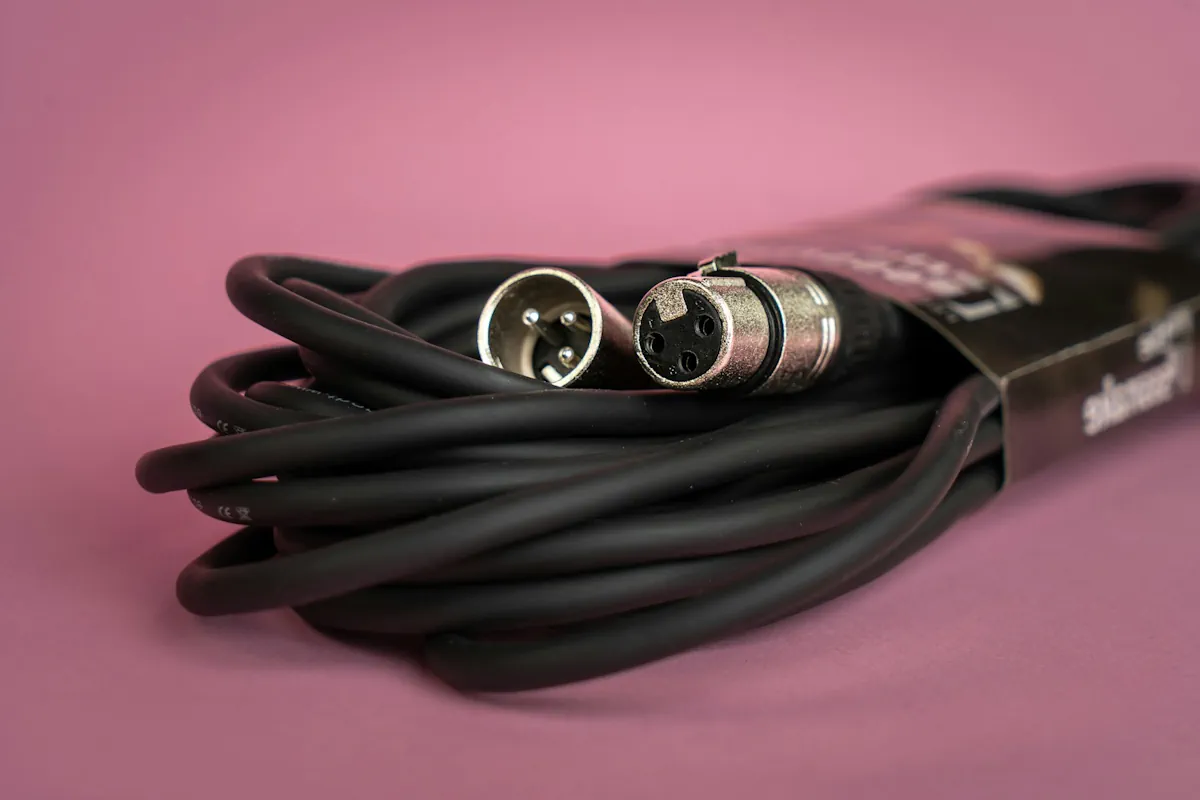

En XLR‑kabel består vanligtvis av tre ledare och används för balanserad signalöverföring. Detta innebär att samma signal skickas genom två trådar (hot och cold), men med omvänd polaritet. Den tredje tråden är jord/skärm. Mottagaren inverterar ena signalen och adderar dem – vilket tar bort elektromagnetiska störningar som uppkommit längs vägen. Resultatet är en ren, kraftfull och brusfri signal, även vid långa kabeldragningar på upp till 100 meter.
| Pinne | Funktion |
|---|---|
| 1 | Jord/skärm |
| 2 | Hot (positiv) |
| 3 | Cold (negativ) |
Robust konstruktion och låsfunktion
XLR‑kontakter är kända för sin hållbarhet. Kontakterna är tillverkade i metall och har en inbyggd låsning som klickar fast kabeln i utrustningen – en säkerhetsfunktion som förhindrar oavsiktlig urkoppling under inspelning eller liveframträdanden. Det gör XLR till det självklara valet i allt från musikstudios till stora arenascener.
Olika typer av XLR‑kablar och kontakter
Den vanligaste XLR‑kabeln är 3‑polig (XLR3), men det finns även varianter:
- XLR4: Intercom, broadcast‑headsets och strömförsörjning
- XLR5: DMX512‑ljusstyrning och stereomikrofoner
- XLR6/7: Specialsystem inom broadcast och industrikommunikation
- XLR till TRS/XLR till RCA: För att koppla professionell utrustning till konsumentenheter
Varför XLR är överlägset andra kabeltyper
- Balanserad signal: Ger dramatiskt lägre brusnivå jämfört med okbalanserade RCA‑ eller TS‑kablar
- Hanterar phantom‑power: Kan leverera 48 V till kondensatormikrofoner direkt via kabeln
- Lång räckvidd: Utan förlust av ljudkvalitet – perfekt för scenproduktioner
- Tåliga kontakter: Metallhus, guldpläterade stift, mekanisk låsning
- Standardiserat: IEC 61076‑2‑103 garanterar kompatibilitet mellan tillverkare
Användningsområden för XLR‑kablar
- Mikrofoner – Studiomickar, sång, podcast, konferens
- Aktiva högtalare – Koppling mellan mixer och PA
- Ljudkort & preamps – För brusfri ljudinspelning
- DMX‑styrning – Scenbelysning (oftast via 5‑pins XLR)
- Intercom – Headsets vid TV‑sändningar och scenproduktion
Hur du väljer rätt XLR‑kabel
- Ledarmaterial: Välj syrefri koppar (OFC) för lägre resistans
- Skärmning: Flera skärmningslager (folie + flätad) ger bättre störskydd
- Kontakter: Neutrik och Switchcraft ger lång hållbarhet och pålitlig anslutning
- Längd: Anpassa efter behov. 1–6 m räcker i studio, 10–50 m på scen
- Kapacitans: Ju lägre, desto bättre vid längre sträckor – påverkar diskanten minst
Underhåll och felsökning
- Undvik att böja kabeln nära kontakten – det är en vanlig brottpunkt
- Rulla kablar rätt: använd ”över–under”‑tekniken för att förlänga livslängden
- Märk kablar vid större riggar för snabb felsökning
- Rengör stiften då och då med isopropanol för att undvika oxidbildning
Intressant fakta om XLR
- XLR‑kontakten skapades av James H. Cannon på 1950‑talet. ”XLR” kommer från ”Cannon X series”, med ”L” för latch och ”R” för rubber (gummiring inuti kontakten)
- Stora arenor använder ibland multipar‑XLR, där flera XLR‑ledare ligger i en och samma kabel för effektiv riggning
- Det finns digitala XLR‑kablar (AES/EBU) för digital ljudöverföring via XLR med 110 ohms impedans
Kort jämförelse mellan XLR och andra ljudkablar
| Egenskap | XLR | TRS (1/4″) | RCA |
|---|---|---|---|
| Balanserad signal | Ja | Ja | Nej |
| Phantom power-stöd | Ja | Nej | Nej |
| Låsning | Ja | Nej | Nej |
| Max längd utan brus | >100 m | ~10–20 m | <5 m |
| Professionell nivå | Mycket hög | Hög | Låg–medel |
Ledarstruktur: tvinnade par med skärmning
De två signalledarna (hot och cold) är tvinnade längs hela kabeln, vilket skapar ett skydd mot elektromagnetiska störningar. Ju tätare de är tvinnade, desto bättre dämpas störningar som t.ex. från lysrör, elnät eller radiosignaler.
Kring ledarna finns en skärm – oftast en kombination av folie + flätad koppar – som fungerar som bur mot RFI (radiofrekventa störningar) och EMI (elektromagnetisk interferens). Denna skärm är ansluten till jord (pinne 1) i kontakten.
Impedans och frekvensrespons
Standardimpedansen för analog XLR är 60–110 ohm, vilket ger god signalöverföring över ett brett frekvensområde. Vid digital överföring (AES/EBU‑standard) används 110 ohm strikt för korrekt matchning.
Kapacitans – påverkar diskant och detaljrikedom
Kapacitansen (mäts i pF/meter) är ett mått på hur mycket signal som kan “läcka” mellan ledarna. En lägre kapacitans (under 90 pF/m) är önskvärd, särskilt i inspelningssituationer med mycket höga frekvenser och låga nivåer, som t.ex. akustiska instrument.
XLR och phantom power – så fungerar det
Phantom power är en likströmssignal (ofta 48 V) som skickas genom XLR‑kabeln via pinne 2 och 3 – och återvänder genom pinne 1. Den används för att driva kondensatormikrofoner och aktiv elektronik i t.ex. DI‑boxar. Det smarta är att spänningen ligger lika på både hot och cold, vilket gör att den inte påverkar ljudsignalen.
- Vissa äldre bandmikrofoner kan skadas av phantom power – kontrollera alltid först.
- Ett passivt element, t.ex. en dynamisk mikrofon, påverkas inte alls – även om phantom är på.
Avancerade varianter: XLR för digitalt ljud och DMX‑ljus
Digital ljudöverföring: AES3 (AES/EBU)
XLR‑kablar kan användas för att överföra digital ljudsignal mellan t.ex. mixer och digitalrecorder. Den standarden kallas AES/EBU och kräver:
- Impedans: 110 ohm
- Kablar med låg kapacitans och god skärm
- Beroende på kabelkvalitet kan avståndet nå upp till 100 m
DMX512 för ljusstyrning
DMX‑kablar ser ofta ut som vanliga XLR‑kablar men har andra krav:
- 5‑pin XLR är standard, även om 3‑pin ibland används
- Impedans: 120 ohm (viktigt för korrekt DMX‑överföring)
- Inte utbytbara med vanliga mikrofonkablar – fel typ kan orsaka ljusflimmer
Bygga din egen XLR‑kabel – steg för steg
- Köp kvalitetskontakter (t.ex. Neutrik) och syrefri kopparkabel (OFC)
- Skala kabeln försiktigt: 20–25 mm yttermantel, 5–8 mm isolering på ledarna
- Löd fast ledarna korrekt:
- Pin 1 → Skärm (jord)
- Pin 2 → Hot (röd/vit)
- Pin 3 → Cold (svart/blå)
- Montera strain relief så att kabeln inte drar i lödningarna
- Testa med kabeltestare innan användning
Tips: Märk varje ände med färgkod eller tejp – det förenklar snabb riggning.
Vanliga fel och problem – och hur du löser dem
| Problem | Orsak | Åtgärd |
|---|---|---|
| Brum i högtalare | Dålig jord eller bruten skärm | Kontrollera pinne 1–jordning |
| Ingen ljudsignal | Avbruten ledare | Mät med multimeter, byt kabel |
| ”Pop” vid inkoppling | Inget mute eller låst förstärkare | Anslut XLR först, sedan starta |
| Svagt ljud i en kanal | Fel fas / felkopplade pinnar | Kontrollera lödningar |
Intressant kuriosa
- US‑militären och NASA har använt XLR‑baserade kontakter i kommunikationssystem p.g.a. tillförlitligheten
- I vissa broadcast‑applikationer används XLR för att även skicka video, ström eller styrsignaler – dock med annan pinout
- Det finns kombo‑jack som tar både XLR och 6,3 mm TRS i samma uttag – vanligt på ljudkort och förstärkare
